管道轉彎角度對局部水頭損失的影響

 新聞資訊     |      2017-12-08 16:53:26

管道中水頭損失問題一直是工程設計所必須要重視的問題，尤其是在長距離輸水管道中，如果水頭損失過大，將影響管網末梢的供水壓力。如何減少水頭損失，一直是工程設計中的重要問題。

水頭損失分為沿程水頭損失和局部水頭損失。大量的計算數據表明，長距離給水管網中的局部水頭損失一般不超過沿程水頭損失的5%，所以在水力計算時，常忽略局部水頭損失的公式計算，直接按沿程水頭損失的5%取值。但對于短距離管道的水力計算來說，局部水頭損失常常不可忽略，有時局部水頭損失甚至大于沿程水頭損失。此時，就不能簡單的按照百分比進行估值，而應該進行嚴謹?shù)墓接嬎恪?SPAN lang=EN-US>

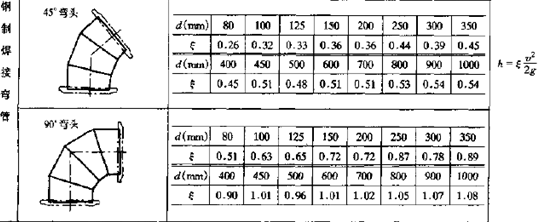

局部水頭損失的計算公式為：h= ，式中， 為局部阻力系數，v為管道中的水流速度，g為重力加速度，常取值9.8m/s2。由公式可知，在管道中的水流速度v確定的情況下，局部阻力系數 將決定局部水頭損失的大小。以常用的45°和90°彎頭為例，由下圖，在相同管徑下，90°彎頭的 要遠大于45°彎頭，所以，在現場條件允許的情況下，應盡可能的減小管道轉彎的角度。同時，對于≤5°的管道轉彎，應充分利用管道自身的延伸性質實現轉彎，從而進一步減少局部水頭損失。



（技術部 趙志鵬）
